详细参数
整车技术参数
|
车辆品牌 | 东风专底 | 上牌类型 | 黄牌B照 |
适配吊机 | 10吨/12吨
| 吊机品牌 | 东风/徐工 |
吊臂形式 | 直臂/折臂
| 驾驶室 | 新款D913 |
发动机 | 玉柴220马力 | 变速箱 | 陕齿8档 |
外形尺寸 | 12×2.5×3.8米 | 总质量 | 25吨 |
货箱尺寸 | 8.5×2.3×0.55米 | 整备质量 | 14.8吨 |
车架 | 300mm专用大梁 | 轮胎型号 | 11.00钢丝胎 |
车桥 | 后桥11.5吨
| 制动系统 | 断气刹 |
轴距 | 2.15+5.15米 | 准乘人数 | 3
|
排量 | 6870(ml) | 最高车速 | 90km/h |
东风专底10吨随车吊吊机参数 |
| 徐工10吨四节直臂 | 徐工10吨四节双联泵 | 徐工12吨四节直臂 |
最大起重量(kg) | 10000 | 10000 | 12000 |
最远起重量(kg) | 1500
| 1300
| 1800 |
工作半径(m) | 12 | 13.5 | 12.5 |
举升高度(m) | 14 | 15.5 | 14.5
|
吊机自重(kg) | 3765
| 4215 | 4316 |
支腿跨距(mm) | 2280—5580
| 2280—5580 | 2270—5270 |
回转角度 | 360度全回转 | 360度全回转 | 360度全回转 |
底盘配置:
东风专底10吨随车吊采用东风小三轴专用底盘,新款D913驾驶室,玉柴220马力国五发动机,陕西法士特8档变速箱,前桥5.5吨,后桥11.5吨,300mm直通两层局部三层大梁,全车11.00钢丝胎,带原装取力器,ABS,断气刹制动系统,刹车带自动调节臂,大灯带调节功能,挡泥板带防飞溅装置。
货箱配置:
东风专底小三轴10吨随车吊严格按照国家公告,货箱长8.5米,宽2.3米,高0.55米,龙门架采用槽钢材质,与吊机连接位置的副梁采用方管,货箱底部横梁可选槽钢或方管,货箱底板采用5mm厚国标材料,边板采用折叠纹板形式。
吊机配置:
东风专底小三轴10吨随车吊上装可配10吨或12吨吊机,此款产品图片所配吊机为徐工12吨四节臂吊机,工作半径12米,举升高度14米,360度全回转,标配徐工牌前后四支液压支腿,高空座椅。
上图所示为徐工12吨四节臂随车吊起重参数图片,吊臂全长12米,水平方向起重参数为:15.8米起吊1.2吨,13.2米起吊1.8吨,11米起吊2.3吨,8米起吊3.5吨,5米起吊6吨,2.5米起吊14吨。
在工作半径12米无法满足起吊要求时,可以选择10吨四节双联泵吊机,工作半径为13.5米, 长1.5米,双联泵吊机的供油量大,起吊速度更快,效率更高。
产品优势:
1.东风小三轴专用底盘配玉柴220马力发动机,动力强劲,后劲足,适合爬坡;
2.东风小三轴10吨随车吊配东风德纳11.5吨后桥,300mm大梁,整车承重能力强,装载量大;
3.东风小三轴10吨随车吊可配徐工10吨单,双联泵,12吨单,双联泵吊机,可选性大;
4.东风专底小三轴10吨随车吊与东风御龙小三轴10吨随车吊相比,唯一的差别在于前后桥不同,东风御龙小三轴是5吨前桥,10吨后桥,东风专底小三轴标配5.5吨前桥,11.5吨后桥,更显优势。
本车评测
东风专底10吨随车吊,基本臂长12米

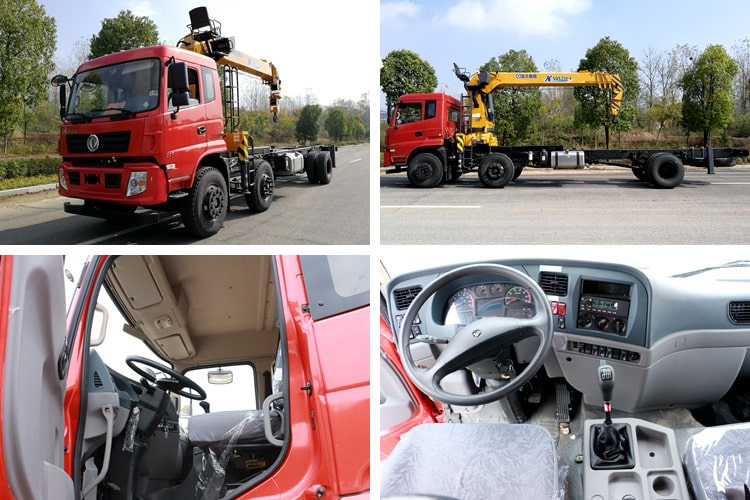

东风专底小三轴10吨随车吊又称东风专底前四后四10吨随车吊,该款车型在小三轴随车吊里性价比高,属于大众亲民车型之一,采用东风随车吊专用底盘,D913或D3L驾驶室,新式D3L驾驶室外观更具创新,颜色更加亮丽美观,内饰方面更豪华,D3L驾驶室增加了液晶显示屏,座椅由之前的机械减震改进为气囊座椅,驾乘舒适感进一步提升,发动机采用玉柴220马力,扭矩大后劲足,陕齿8挡变速箱是小三轴底盘的常配,用在东风专底上,更显整车的协调,车桥采用的是11.5吨后桥,与300mm大梁紧密连接,进一步强化了整车的承载能力。(如下图所示)

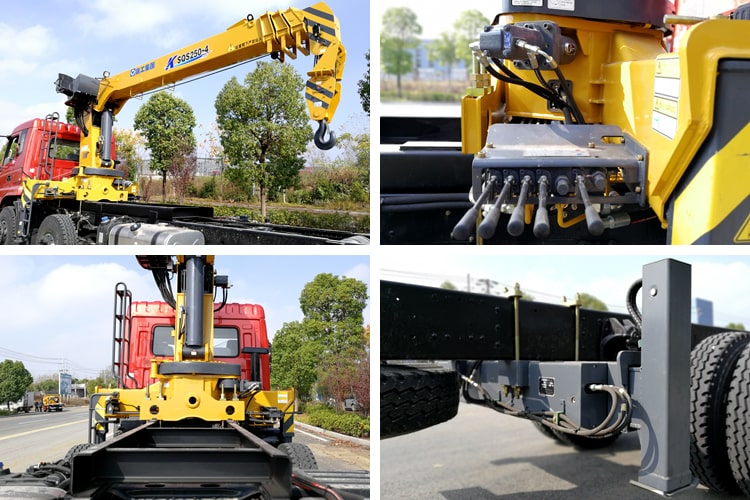

东风专底小三轴底盘上装可配徐工10吨,12吨吊机,吊机可选K系,M系,G系,区别主要在于吊臂长度,起吊速度,徐工10吨M系双联泵加长臂比K系单联泵基本臂长1.5米左右,起吊速度提高20%,下图所示为徐工10吨K系列吊机,工作半径12米,举升高度14米,可360度回转,吊臂全伸可吊1.5吨。

上图右下角所示为徐工10吨吊机的液压后支腿,10吨吊机选择后支腿除了常规的固定后支腿,单腔液压后支腿外,还可选择使用在16吨吊机的双腔液压后支腿,支腿跨距越大,起吊更加稳定安全,徐工双腔液压后支腿水平,上下方向均可伸缩,支腿全伸左右跨距长4.65米,比单腔液压后支腿跨距长1.1米,拥有独立的支腿箱,并通过骑马螺栓将支腿箱与大梁固定,能够充分发挥支腿的支撑作用。
